Sécurité électrique pour l'exploitation minière à ciel ouvert

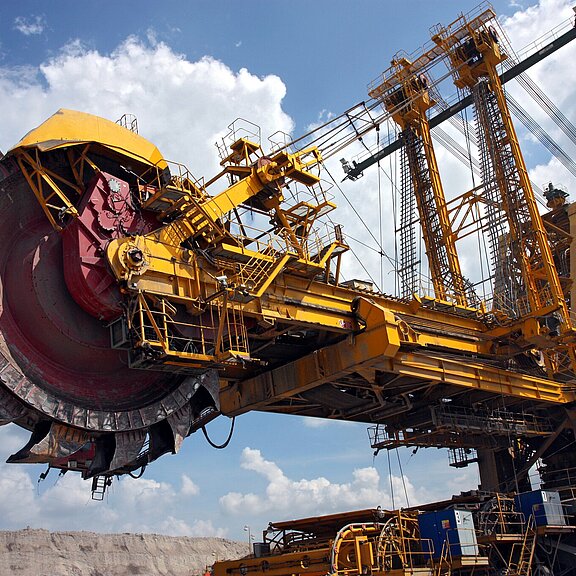

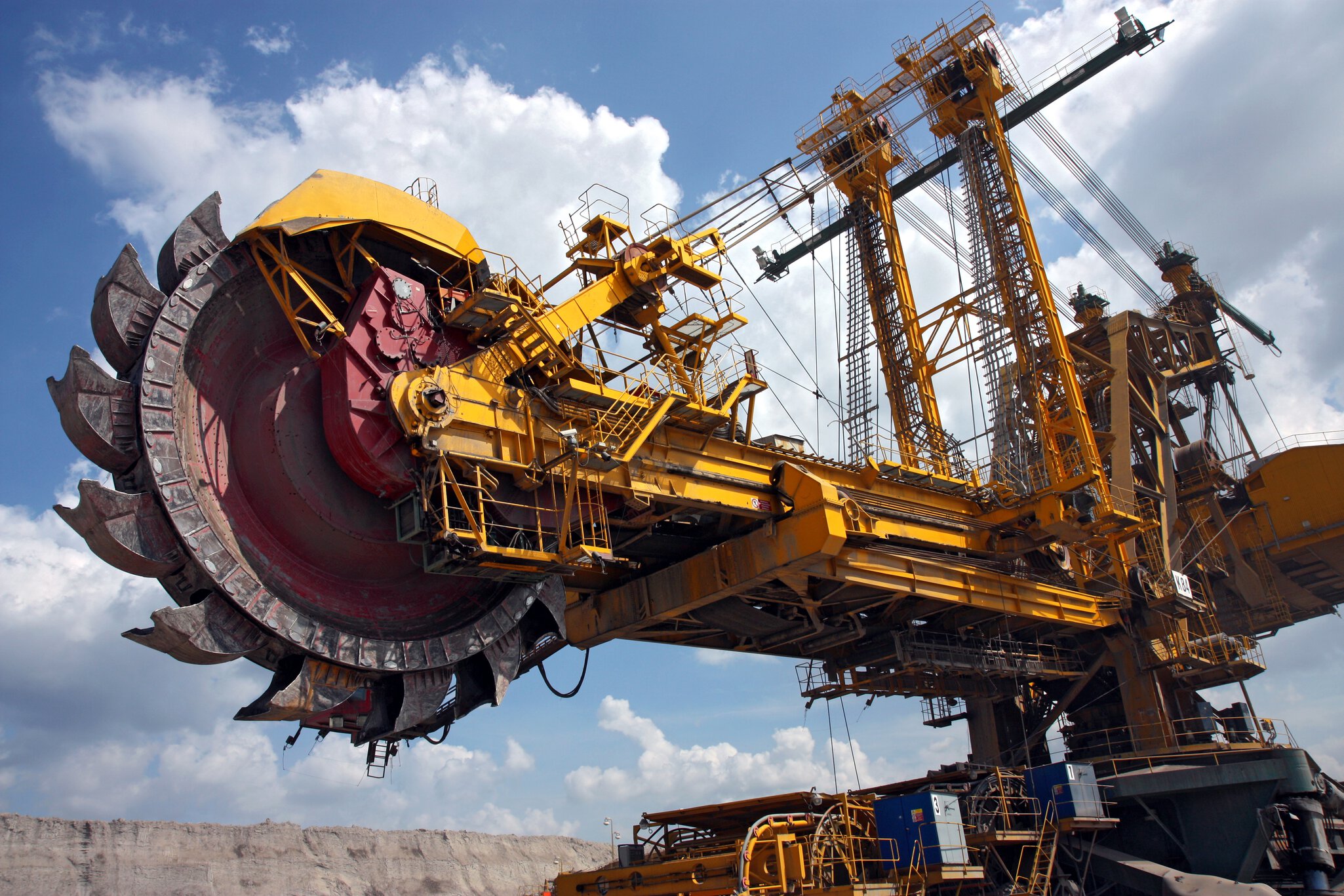

Bender fournit des solutions de sécurité électrique dans l'exploitation minière à ciel ouvert. Les grosses excavatrices utilisées pour l'exploitation minière à ciel ouvert utilisent de nombreux entraînements différents - à la fois moyenne et basse tension. Bien que les charges portables fournissent souvent de l'énergie à partir de sources mises à la terre par résistance, elles peuvent également utiliser une alimentation non mise à la terre pour des circuits de commande spéciaux. Les grands variateurs sont souvent non mis à la terre du côté charge du variateur. L'isolation secondaire peut être surveillée par un ISOMETER® avec un dispositif de couplage si nécessaire. Un système de surveillance du courant résiduel (RCMS) peut être utilisé pour les variateurs basse tension qui ne sont pas isolés par transformateur. Si le variateur basse tension est sur une alimentation non mise à la terre, la surveillance d'isolement ISOMETER® avec EDS, comme dans les deux cas, les défauts survenus sont immédiatement détectés et signalés pour améliorer considérablement la disponibilité.

Les moteurs électriques sont généralement utilisés pour les bandes transporteuses utilisées dans les mines, entraînés par des démarreurs progressifs ou des convertisseurs de fréquence. Cependant, ceux-ci génèrent souvent des harmoniques et des courants CC, qui ne sont généralement pas présents dans un système CA. Avec une protection régulière contre les défauts à la terre ou de simples contrôleurs d'isolation (par exemple, méthode à 3 lampes ou processus à 2 voltmètres), ces circuits ne peuvent pas être surveillés et protégés de manière adéquate. Ces applications spécialisées nécessitent un équipement de surveillance plus moderne capable de reconnaître et de signaler rapidement les pannes d'isolation et les courants de fuite à la terre. Certaines normes exigent même un arrêt rapide, qui peut être réalisé via des dispositifs de surveillance des défauts à la terre.

Les poids lourds sont de plus en plus propulsés par des entraînements électriques ou des moteurs-roues. Les dispositifs de surveillance des défauts à la terre de Bender surveillent l'ensemble du système d'entraînement électrique pour les véhicules utilitaires, y compris tous les entraînements électriques ou hybrides (souvent une seule roue motrice). Cela signifie qu'ils offrent une protection efficace contre les chocs électriques et minimisent le risque d'incendie. En plus de la protection électrique embarquée, des relais Bender sont également installés pour protéger les équipements utilisés pour intervenir sur ces camions. Le Lifeguard peut être utilisé sur des charges alimentées par des récipients de soudage dans des ateliers et des baies de lavage.

Les concasseurs sont nécessaires dans l'exploitation minière pour décomposer le minerai extrait du sol. Ceux-ci utilisent d'énormes moteurs puissants alimentés par des démarreurs progressifs ou des convertisseurs de fréquence en raison de leur taille. Les harmoniques et les courants continus qui en résultent ne sont pas reconnus par les GFCI. L'utilisation d'un système de surveillance du courant différentiel RCMA réglable (contrôleur de défaut à la terre) est donc conseillée pour améliorer la détection des défauts.

Les mines ont besoin d'énergie pour l'extraction et le traitement. Cette électricité peut être fournie par des générateurs ou des services publics locaux, selon l'emplacement du site minier. Les grandes mines peuvent avoir des équipes d'électricité qui travaillent à haute tension, mais le plus souvent, les mines traitent avec une alimentation à moyenne tension. La moyenne tension est soit utilisée directement par les grandes machines, soit transformée en basse tension pour les équipements et les charges plus petits. Les trois méthodes standard de mise à la terre du système (solide, par résistance et non mise à la terre) peuvent être utilisées sur un site minier. Pour les systèmes mis à la terre, les moniteurs de courant résiduel Bender (RCM), les moniteurs de résistance de mise à la terre neutre (NGRM) et les relais de contrôle de terre offrent une protection sensible et économique. Les ISOMETER® de Bender sont idéaux pour la surveillance et la tendance de l'isolation des systèmes non mis à la terre, y compris les secondaires des grands variateurs.

Des ensembles complets de résistances de mise à la terre du neutre peuvent être fournis par Bender, avec les composants requis pour une surveillance continue. Généralement, les NGR sont montés à l'extérieur près du transformateur de puissance.
