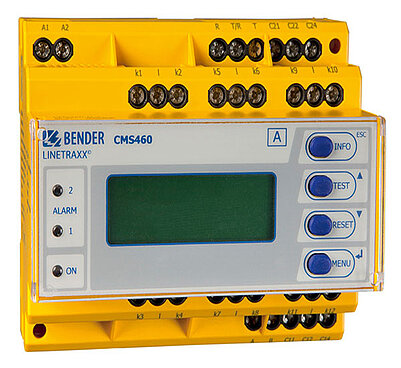

LINETRAXX® CMS460-D
Le système CMS460 est composé d´un ou de plusieurs relais de surveillance de courant de charge CMS460-D qui détectent et analysent les courants de charge dans des alimentations électriques mises à la terre ou non par le biais des transformateurs de courant de mesure associés. La tension maximale du réseau surveillé dépend de la tension d´isolement nominale des transformateurs de courant de mesure utilisés dans le cas de systèmes de rails ou des câbles ou des conducteurs passés.
Les transformateurs de courant de mesure des gammes CTAC... (fermés), WR... (rectangulaires), WS... (ouvrants) et WF... (souples) sont utilisés pour les courants alternatifs et les courants pulsés. Les différents transformateurs de courant de mesure offrent toutes les possibilités de combinaison possible pour la connexion aux canaux de mesure des relais de surveillance. Chaque CMS460-D dispose de 12 canaux de mesure. En tout, jusqu´à 90 relais de surveillance de courant de charge peuvent être connectés via le bus BMS (interface RS485 avec protocole BMS) permettant ainsi de surveiller jusqu´à 1080 canaux de mesure (départs).
Lorsque l´appareil doit être utilisé pour la protection des installations et contre l´incendie, le comportement de fréquence peut être réglé en conséquence. Les harmoniques des courants mesurés peuvent être analysés.
Le système CMS460 est composé d´un ou de plusieurs relais de surveillance de courant de charge CMS460-D qui détectent et analysent les courants de charge dans des alimentations électriques mises à la terre ou non par le biais des transformateurs de courant de mesure associés. La tension maximale du réseau surveillé dépend de la tension d´isolement nominale des transformateurs de courant de mesure utilisés dans le cas de systèmes de rails ou des câbles ou des conducteurs passés.
Les transformateurs de courant de mesure des gammes CTAC... (fermés), WR... (rectangulaires), WS... (ouvrants) et WF... (souples) sont utilisés pour les courants alternatifs et les courants pulsés. Les différents transformateurs de courant de mesure offrent toutes les possibilités de combinaison possible pour la connexion aux canaux de mesure des relais de surveillance. Chaque CMS460-D dispose de 12 canaux de mesure. En tout, jusqu´à 90 relais de surveillance de courant de charge peuvent être connectés via le bus BMS (interface RS485 avec protocole BMS) permettant ainsi de surveiller jusqu´à 1080 canaux de mesure (départs).
Lorsque l´appareil doit être utilisé pour la protection des installations et contre l´incendie, le comportement de fréquence peut être réglé en conséquence. Les harmoniques des courants mesurés peuvent être analysés.
Caractéristiques
- Au choix mesure sensible au courant alternatif et au courant pulsé pour chaque canal
- Mesure de valeur efficace
- 12 canaux de mesure par appareil individuel pour courant de charge
- Jusqu’à 90 localisateurs CMS… dans le système (1080 canaux de mesure)
- Scrutation parallèle rapide pour tous les canaux
- Domaines de réponse 100 mA…125 A (42…2000 Hz)
- Fonction de préréglage
- Temporisations réglables
- Comportement de fréquence réglable (par ex. protection contre incendie et protection d’installation)
- Mémoire historique pour 300 enregistrements/canal
- Enregistreur de données pour 300 enregistrements/canal
- Analyse des harmoniques, THD
- Deux relais d’alarme avec chacun un inverseur
- Courant de travail/courant de repos et mémorisation de défauts sélectionnables
- Connexion de la touche externe de Test et Reset
- Affichage graphique rétroéclairé (affichage à 7 segments) et LED d´alarme
- Échange de données par bus BMS
- Protection par mot de passe des réglages de l'appareil
- Conforme à la directive RoHS
Applications
- Surveillance des courants de charge de consommateurs et d'installations dans la plage de fréquence 42…2000 Hz (Transformateur de courant de mesure CTAC…, WR…, WS…, WF…)
- Surveillance des courants présentant un risque d’incendie dans les sites d’exploitation soumis à un risque d’incendie
- Surveillance CEM de réseaux TN relative aux courants „vagabonds“ et aux ponts N-PE supplémentaires
- Surveillance des conducteurs N pour détecter une surcharge due à des harmoniques
- Contrôle de l’absence de courant des conducteurs PE et PA
LINETRAXX® CMS460-D Variante(s)
| Type | Tension d'alimentation* Us | Réf. |
|---|---|---|
| CMS460-D-1 | AC 16…72 V, 42…460 Hz/DC 16…94 V | B94053017 |
| CMS460-D-2 | AC 70…276 V, 42…460 Hz/DC 70…276 V | B94053018 |
* Absolute values
Accessoires en option pour LINETRAXX® CMS460-D
Blocs d´alimentation
| Type | Réf. |
|---|---|
| DI-1PSM (RS-485-Répéteur intermédiaire) | B95012044 |
* Valeurs absolues
Passerelle de communication
| Type | Désignation | Tension d´alimentation US* | Réf. |
|---|---|---|---|
| COM465IP | Condition Monitor avec passerelle de communication intégrée : Système Bender/Ethernet | AC/DC 24…240 V / DC, 50…60 Hz | B95061065 |
| CP907-I | Condition-Monitor pour relier les appareils BMS de Bender et les appareils de mesure universels avec les réseaux TCP/IP | -- | B95061031 B95061032 |
| CP915-I | Condition-Monitor pour relier les appareils BMS de Bender et les appareils de mesure universels avec les réseaux TCP/IP | -- | B95061033 B95061034 |
* Valeurs absolues
Transformateurs de courant de mesure sensibles au courant pulsé
| Type | Diamètre intérieur/mm | Modèles | Réf. |
|---|---|---|---|
| CTAC20 | ø 20 | toroïdal | B98110005 |
| CTAC35 | ø 35 | toroïdal | B98110007 |
| CTAC60 | ø 60 | toroïdal | B98110017 |
| CTAC120 | ø 120 | toroïdal | B98110019 |
| CTAC210 | ø 210 | toroïdal | B98110020 |
| WR70x175S | 70 x 175 | rectangulaire | B911738 |
| WR70x175SP | 70 x 175 | rectangulaire | B911790 |
| WR115x305S | 115 x 305 | rectangulaire | B911739 |
| WR115x305SP | 115 x 305 | rectangulaire | B911791 |
| WS20x30 | 20 x 30 | ouvrant | B98080601 |
| WS50x80 | 50 x 80 | ouvrant | B98080603 |
| WS80x120 | 80 x 120 | ouvrant | B98080606 |
Transformateurs de courant de mesure souples (sensibles au courant pulsé)
| Type | Diamètre intérieur/mm | Tension d´alimentation US | Réf. |
|---|---|---|---|
| WF170-1 | 170 | DC 9,6…94 V / AC 16…72 V, 42…460 Hz | B78080201 |
| WF170-2 | 170 | DC 70…300 V / AC 70…300 V, 42…460 Hz | B78080202 |
| WF250-1 | 250 | DC 9,6…94 V / AC 16…72 V, 42…460 Hz | B78080203 |
| WF250-2 | 250 | DC 70…300 V / AC 70…300 V, 42…460 Hz | B78080204 |
| WF500-1 | 500 | DC 9,6…94 V / AC 16…72 V, 42…460 Hz | B78080205 |
| WF500-2 | 500 | DC 70…300 V / AC 70…300 V, 42…460 Hz | B78080206 |
| WF800-1 | 800 | DC 9,6…94 V / AC 16…72 V, 42…460 Hz | B78080207 |
| WF800-2 | 800 | DC 70…300 V / AC 70…300 V, 42…460 Hz | B78080208 |
| WF1200-1 | 1200 | DC 9,6…94 V / AC 16…72 V, 42…460 Hz | B78080209 |
| WF1200-2 | 1200 | DC 70…300 V / AC 70…300 V, 42…460 Hz | B78080210 |
