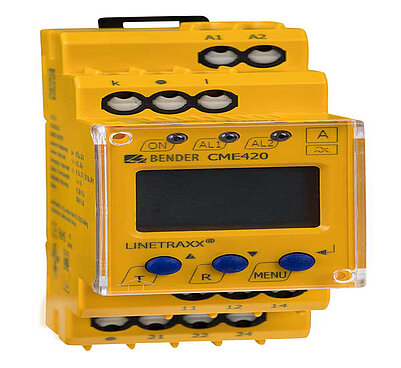

LINETRAXX® CME420
Les relais de courant CME420... surveillent la sous-tension et la surintensité dans des réseaux AC ainsi que le courant entre deux valeurs de seuil (fonction fenêtre). Les courants sont mesurés comme valeurs efficaces (AC). La valeur mesurée actuelle est affichée en permanence sur l´écran LCD. La valeur mesurée conduisant à l´activation des relais d´alarme est enregistrée. Les temporisations réglables permettent de tenir compte des caractéristiques spécifiques à l´installation
telles que des courants établis spécifiques aux appareils, de brèves fluctuations de courant etc... La mesure du courant peut être effectuée soit directement soit indirectement par l´intermédiaire de convertisseurs de courant standard (x/5 A). La série CME420... nécessite une tension d´alimentation séparée.
Les relais de courant CME420... surveillent la sous-tension et la surintensité dans des réseaux AC ainsi que le courant entre deux valeurs de seuil (fonction fenêtre). Les courants sont mesurés comme valeurs efficaces (AC). La valeur mesurée actuelle est affichée en permanence sur l´écran LCD. La valeur mesurée conduisant à l´activation des relais d´alarme est enregistrée. Les temporisations réglables permettent de tenir compte des caractéristiques spécifiques à l´installation
telles que des courants établis spécifiques aux appareils, de brèves fluctuations de courant etc... La mesure du courant peut être effectuée soit directement soit indirectement par l´intermédiaire de convertisseurs de courant standard (x/5 A). La série CME420... nécessite une tension d´alimentation séparée.
Caractéristiques
- Surveillance du courant minimal et de surintensité dans réseaux AC 0,1…16 A
- Surveillance de courant indirecte avec transformateur de courant standard x/5 A jusqu'à 999 A maxi.
- Différentes fonctions de surveillance sélectionnables < I, > I ou < I/> I
- Temporisation au démarrage, de réponse et à la retombée
- Hystérésis de commutation réglable
- Mesure de la valeur efficace (AC)
- Affichage de valeur de mesure numérique à travers afficheur LCD multifonction
- LED de service , alarme 1, alarme 2
- Mémorisation de valeurs de mesure pour la valeur de déclenchement
- Autosurveillance permanente
- Touche Test/Reset internes
- Deux relais d’alarme séparés par chacun 1 inverseur
- Courant de repos/courant de travail et comportement de mémoire de défaut sélectionnables
- Protection par mot de passe des réglages de l'appareil
- Capot transparent plombable
- Boîtier à 2 modules (36 mm)
- Bornes à ressort (deux bornes par raccordement)
- Conforme à la directive RoHS
Applications
- Consommation en courant de moteurs, par ex. pompes, ascenseurs, grues
- Surveillance de circuits d’éclairage, de circuits de chauffage, de bornes de recharge
- Surveillance d’éclairages d’urgence
- Surveillance de vis sans fin, par ex. dans les stations d’épuration
- Aspiration des poussières dans l’industrie de transformation de bois
LINETRAXX® CME420 Variante(s)
| Type | Tension d´alimentation US* | Mesure | Zone d´affichage | Valeur de réponse | Réf..** |
|---|---|---|---|---|---|
| CME420-D-1 | DC 9,6…94 V/ AC 16…72 V, 42…460 Hz | direct/via transformateur de courant x/5A | 0,1…16 A/5…999 A | 0,1…16 A x n | B73060001 B93060001 |
| CME420-D-2 | DC 70…300 V/ AC 70…300 V, 42…460 Hz | direct/via transformateur de courant x/5A | 0,1…16 A/5…999 A | 0,1…16 A x n | B73060002 B93060002 |
*Valeurs absolues
**(B7… = bornes à ressort / B9… = bornier à vis)
Accessoires en option pour LINETRAXX® CME420
| Type | Réf. |
|---|---|
| Clip de montage pour fixation par vis (1 pièce est nécessaire par appareil) | B98060008 |
| Cadre de montage XM420 | B990994 |
