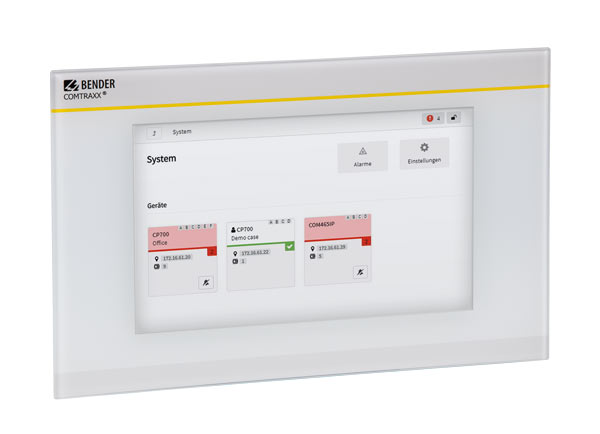

COMTRAXX® série CP9…-I
- Aperçu complet du système dans le navigateur web ou sur l'écran intégré
- Paramétrage de tous les appareils Bender
- Toutes les interfaces de communication de Bender
- Différentes tailles d'écran disponibles (7" et 15,6")
- Technologie à l'épreuve du temps
La série COMTRAXX CP9xx-I comprend un Condition Monitor avec une interface web et un écran qui est disponible en différentes tailles. Tous les appareils Bender peuvent être connectés au moyen des interfaces intégrées. De plus, des appareil tiers peuvent également être connectés au système. Les valeurs mesurées, les paramètres et toutes les autres données peuvent être contrôlées et paramétrés via l'interface web ou l'écran. Il existe une multitude de possibilités de signaler et de visualiser les alarmes. Grâce à la robustesse de l'interface utilisateur et de la conception, les scénarios d'application sont illimités.
Condition monitor CP915-I disponible à partir de Q4/2024
Interfaces existantes:
- RS-485: BMS, Modbus RTU
- Ethernet: BCOM, Modbus TCP, SNMP, PROFINET
Pour en savoir plus sur les avantages du COMTRAXX® série CP9…-I, cliquez ici.
- Aperçu complet du système dans le navigateur web ou sur l'écran intégré
- Paramétrage de tous les appareils Bender
- Toutes les interfaces de communication de Bender
- Différentes tailles d'écran disponibles (7" et 15,6")
- Technologie à l'épreuve du temps
La série COMTRAXX CP9xx-I comprend un Condition Monitor avec une interface web et un écran qui est disponible en différentes tailles. Tous les appareils Bender peuvent être connectés au moyen des interfaces intégrées. De plus, des appareil tiers peuvent également être connectés au système. Les valeurs mesurées, les paramètres et toutes les autres données peuvent être contrôlées et paramétrés via l'interface web ou l'écran. Il existe une multitude de possibilités de signaler et de visualiser les alarmes. Grâce à la robustesse de l'interface utilisateur et de la conception, les scénarios d'application sont illimités.
Condition monitor CP915-I disponible à partir de Q4/2024
Interfaces existantes:
- RS-485: BMS, Modbus RTU
- Ethernet: BCOM, Modbus TCP, SNMP, PROFINET
Pour en savoir plus sur les avantages du COMTRAXX® série CP9…-I, cliquez ici.
Caractéristiques
- Taille de l'écran 7" et 15,6" avec verre trempé et anti-reflets
- Facile à nettoyer et à désinfecter, indice de protection IP54
- Panneau avant monté sans vis
- Condition Monitor pour les systèmes Bender
- Passerelle modulaire intégrée entre les systèmes Bender et TCP/IP
- Accès à distance possible via LAN, WAN ou internet
- Prise en charge d'appareils qui sont connectés au bus BMS interne, via BCOM, Modbus RTU ou Modbus TCP
- Une visualisation individuelle peut être générée et être affichée dans le navigateur web ou sur l'écran
- Silencieux grâce au fonctionnement sans ventilateur
- Affichage de haute qualité avec un excellent contraste, une haute résolution et un angle de vue large
- Possibilité d'intégration graphique des plans de construction ou des affichages d'état en qualité photo
- Notification visuelle et acoustique en cas d'alarme
Applications
- Surveillance et paramétrage de tous les appareils Bender communicants
- Fixation sur la porte de l'armoire afin de voir immédiatement toutes les informations
- Mise en service et diagnostic des systèmes Bender
- Télédiagnostic et télémaintenance
- Postes de contrôle dans toutes les zones
- Surveillance et analyse de centres de calcul
- Notification en cas d'erreur
COMTRAXX® série CP9…-I Variante(s)
Appareils complets
| Type | Taille de l'écran | Alimentation | Dimensions des appareils (L x H x P) | Poids | Boîtier | Écran (Verre, trempé) | Réf. |
|---|---|---|---|---|---|---|---|
| CP907-I | 7" (17,6 cm) | DC 24 V, < 15 W | 226 x 144 x 78 mm | 1,1 kg | Boîtier à encastrer | blanc | B95061031 |
| CP907-I | 7" (17,6 cm) | DC 24 V, < 15 W | 226 x 144 x 65 mm | 1,0 kg | Fixation sur la porte de l'armoire | blanc | B95061032 (disponible à partir de Q4/2024) |
| CP915-I | 15,6" (38,6 cm) | AC 100…240 V, < 30 W | 505 x 350 x 92 mm | 6,1 kg | Boîtier à encastrer | blanc | B95061033 (disponible à partir de Q4/2024) |
| CP915-I | 15,6" (38,6 cm) | AC 100…240 V, < 30 W | 505 x 350 x 92 mm | 6,1 kg | Boîtier à encastrer | gris | B95061034 (disponible à partir de Q4/2024) |
Contenu de la livraison : Ecran, fixation sur la porte de l'armoire ou boîtier à encastrer incl. plaque de montage avec électronique, CP9xx câble de raccordement et set de connecteurs.
Composants individuels
| Série d'appareils | Type | Réf. |
|---|---|---|
| CP907-I | Boîtier à encastrer | B95100140 |
| CP915-I | Ecran blanc | B95061112 |
| CP915-I | Ecran gris | B95061113 |
| CP915-I | Boîtier à encastrer comprenant plaque de montage avec électronique | B95061092 |
Accessoires en option pour COMTRAXX® série CP9…-I
| Type | Réf. |
|---|---|
| CP9xx-I kit connecteurs de remplacement | B95061910 |
| CP9xx-I Ventouse de levage* | B95061911 |
| Boîtier pour montage en surface CP907(-I) | B95061915 |
| Boîtier pour montage en surface CP915(-I) | B22301077 |
| STEP-PS Bloc d'alimentation - DC 24 V/1.75A | B94053111 |
* La ventouse de levage est nécessaire pour retirer l’écran du CP915-I.
Téléchargements pour COMTRAXX® série CP9…-I
| Nom | Type | Taille | Langue | Horodatage | D-/B-Numéro |
|---|---|---|---|---|---|
| CP9xx | Déclarations de conformité CE | 88.0 Ko | 2022/08/1212.08.2022 | ||
| CP9xx, CP9…-I, CP700, COM465xx - SNMP MIB-Dateien | Logiciels | 7.6 Ko | 2021/11/2626.11.2021 | D00005 | |
| COMTRAXX® CP9…-I | Notices | 2.7 Mo | DE | 2024/08/0202.08.2024 | D00418 |
| COMTRAXX® CP9…-I | Notices | 2.7 Mo | EN | 2024/08/0202.08.2024 | D00418 |
| COMTRAXX® CP9…-I | Notices | 505.1 Ko | ES | 2023/03/3030.03.2023 | D00418 |
| COMTRAXX® CP9…-I | Manuels | 13.1 Mo | DE | 2024/08/0202.08.2024 | D00418 |
| COMTRAXX® CP9…-I | Manuels | 13.1 Mo | EN | 2024/08/0202.08.2024 | D00418 |
| COMTRAXX® CP9…-I | Quickstarts | 997.4 Ko | DE | 2024/06/1919.06.2024 | D00418 |
| COMTRAXX® CP9…-I | Quickstarts | 997.4 Ko | EN | 2024/06/1919.06.2024 | D00418 |
| COMTRAXX® CP9…-Industrie | Brochure produits | 1.8 Mo | DE | 2024/07/2929.07.2024 | D00418 |
| COMTRAXX® CP9…-Industrial | Brochure produits | 1.8 Mo | EN | 2024/07/2929.07.2024 | D00418 |
| COMTRAXX® CP9…-Industrial | Brochure produits | 2.5 Mo | ES | 2021/02/0303.02.2021 | D00418 |
| COMTRAXX® CP9…-Industrial | Brochure produits | 2.5 Mo | FR | 2021/02/1515.02.2021 | D00418 |
| COMTRAXX® CP9…-I | Notices | 505.0 Ko | FR | 2023/03/3030.03.2023 | D00418 |
| GSDML V2.42 Bender CP9XX | Logiciels | 6.2 Ko | 2022/06/0707.06.2022 | ||
| CP900 Update V4.9.7 | Logiciels | 40.7 Mo | 2024/08/2929.08.2024 | D00349, D00418 | |
| CP907 Update V4.9.7 | Logiciels | 40.7 Mo | 2024/08/2929.08.2024 | D00349, D00418 |
